A npe_eng é uma empresa de projeto estrutural que utiliza tecnologia BIM-3D para elaboração de projetos de estruturas em concreto e aço para edificações.
O projeto estrutural é essencial para assegurar que a construção atende os requisitos de resistência, desempenho e durabilidade das normas técnicas da ABNT.
O projeto estrutural, também chamado às vezes de cálculo estrutural, é o conjunto de desenhos e especificações de materiais e processos construtivos elaborado pelo engenheiro calculista estrutural e se refere aos elementos “principais” do sistema estrutural, tais como: fundações, pilares, vigas e lajes.
A elaboração do projeto estrutural é complementar ao projeto arquitetônico pois visa assegurar estabilidade, resistência e durabilidade à estrutura com volumes e aparências compatíveis com as definições arquitetônicas.

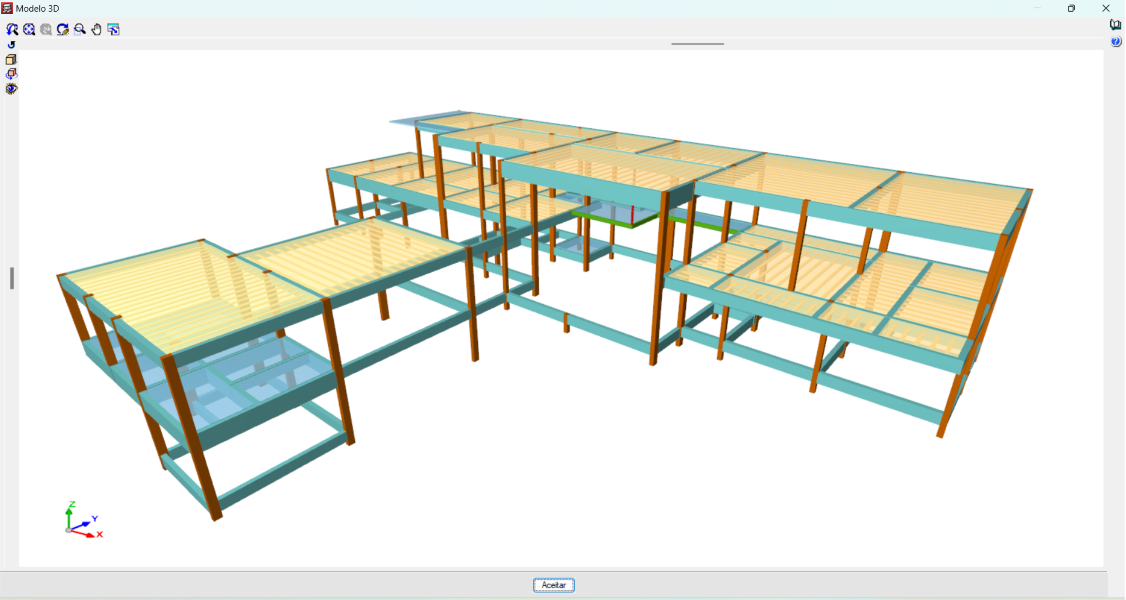

Projeto Estrutural Residencial

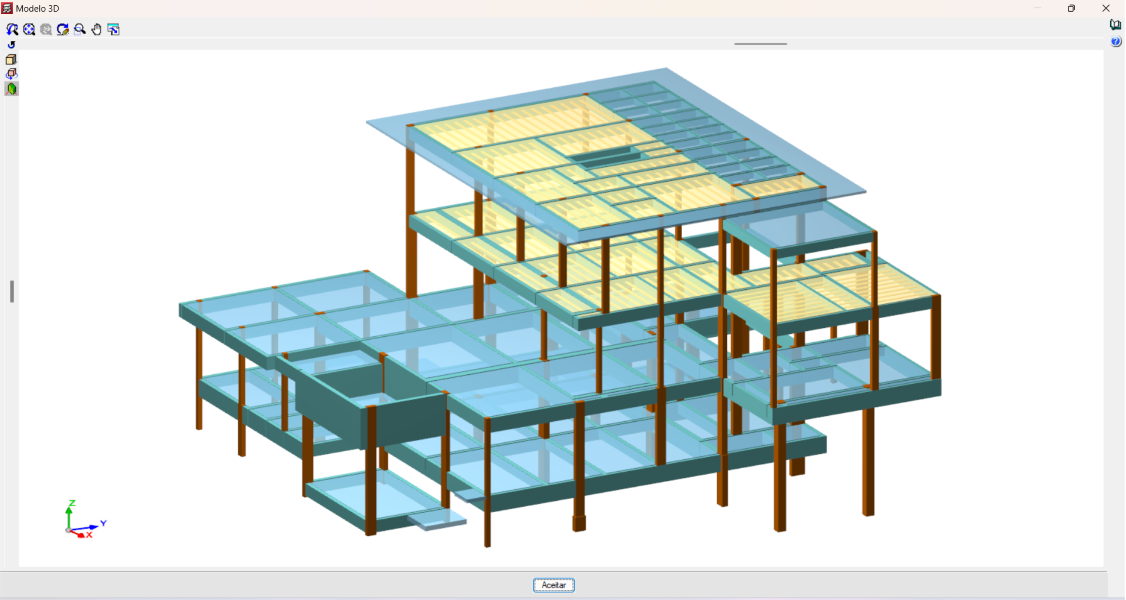

Projeto Estrutural Residencial
Os elementos estruturais são dimensionados em função dos materiais que são constituídos (ex.: concreto, aço, madeira, etc.) bem como dos esforços aos quais serão submetidos durante a utilização e a vida útil da estrutura, de acordo com cada norma técnica específica.
Para garantir o funcionamento do sistema estrutural, os projetos estruturais devem mostrar dimensões, níveis e detalhes de secções transversais e ligações entre os principais elementos do reticulado estrutural, visando garantir que a obra execute aquilo que foi idealizado pelo calculista.
Como resultado, a estrutura deve atender requisitos arquitetônicos e também de estabilidade, segurança, durabilidade e utilização.
Para a concepção de sistemas estruturais econômicos, que sejam construídos com rapidez e segurança através de processos construtivos modernos e que respeitem as premissas de arquitetura, durabilidade e desempenho necessárias, a npe trabalha com foco no estrito atendimento às seguintes normas técnicas da ABNT:

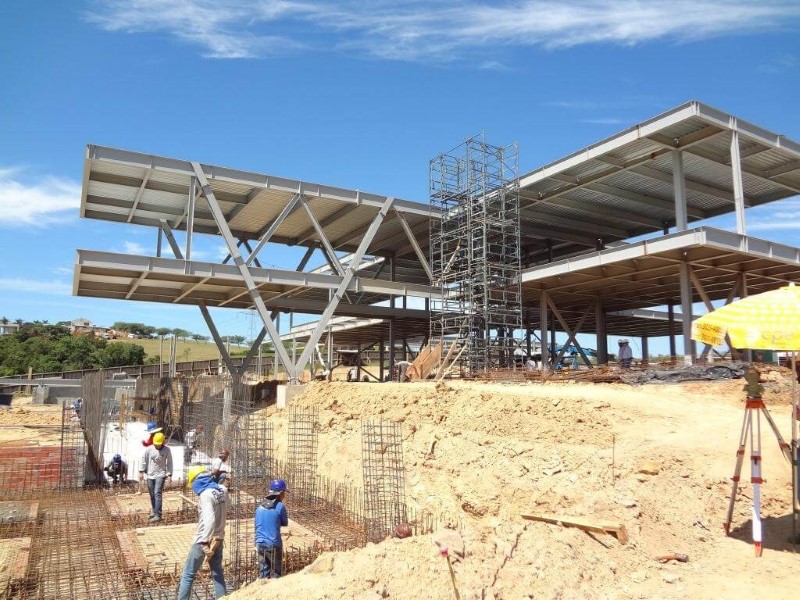

Nas construções metálicas, o projeto de estrutura metálica além de fornecer a lista perfis metálicos a serem utilizados em vigas e pilares, fornece também o detalhamento das ligações principais e apoios nas fundações para funcionamento adequado do reticulado estrutural.
Nas estruturas em concreto, o projeto da estrutura de concreto fornece as plantas de formas com locação de pilares e dimensões e níveis de vigas e lajes e também o detalhamento de todas armações destes elementos, permitindo a compra dos vergalhões de aço cortados e dobrados, otimizando o trabalho da equipe de obra.
O Projeto Estrutural deve ser feito por um engenheiro civil com registro regular e ativo junto ao CREA.
O responsável técnico pelo projeto estrutural é definido legalmente pela ART (Anotação de Responsabilidade Técnica), onde são identificados o proprietário/contratante, autor do projeto, serviços contratados e limites da responsabilidade técnica.
Elevadores, Equipamentos Pesados, etc.
Estabelecer processos construtivos e estimar dimensões básicas "iniciais" dos principais elementos estruturais em atendimento ao conceito arquitetônico.
Determinar as ações de cálculo que atuarão no sistema estrutural, tais como: peso próprio, cargas acidentais, cargas de vento, etc., e seus respectivos fatores de combinação e ponderação.
Elaborar modelo numérico do reticulado estrutural (geralmente tri-dimensional) considerando a geometria da estrutura, apoios, secções das barras e suas conexões de extremidade, além das propriedades físicas dos materiais.
Analisar se as barras do reticulado estrutural, ou o próprio sistema estrutural como um todo, quando submetidos às combinações de ações de serviço, apresenta deslocamentos aceitáveis, conforme os requisitos mínimos das respectivas normas.
Dimensionar todos os elementos que fazem parte do sistema estrutural para resistir às combinações últimas de ações às quais estarão submetidos durante sua vida útil.
Elaborar os desenhos técnicos indicando todos os planos estruturais, incluindo detalhamentos, fôrmas, armações, ligações, documentação técnica, memoriais de cálculo, etc.
